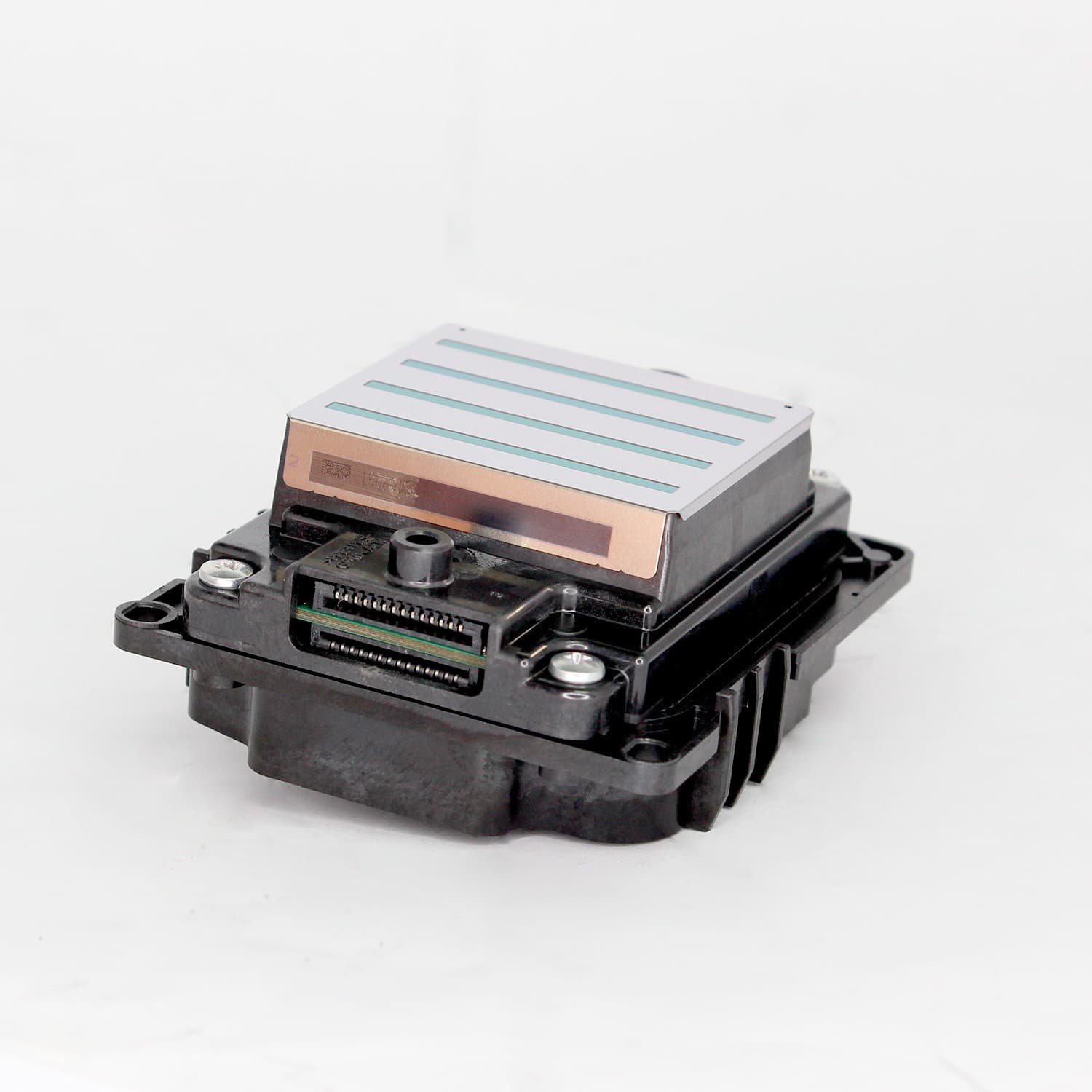

• El Cabezal Epson modelo I3200-U1 está diseñado específicamente para tinta UV curable.
• El cabezal Epson I 3200 E-1 está diseñado para tinta eco-solvente, mientras que el Cabezal Epson I3200 A-1 es específicamente para tinta a base de agua

La resolución de los cabezales depende de la cantidad de boquillas por pulgada, o nozzles per inch (npi). Los cabezales Epson DX5 tienen 180 npi/fila, que implica 360 npi en dos filas, en cambio los nuevos cabezales EPSON I 3200 vienen con 300 npi/fila y 600 npi en dos filas, lo que casi duplica la densidad de boquillas por pulgada en los cabezales DX5.

Aplicaciones

Características

Tecnología PrecisionCore
Otra diferencia es que los DX5 son Micro TFP, mientras que los cabezales EPSON l 3200 ya forman parte de de la gama de cabezales con tecnología PrecisionCore Micro TFP. La tecnología PrecisionCore le permite a los sistemas de impresión un considerable aumento en la velocidad y una mejora en la calidad de impresión. Esto es posible porque los cabezales PrecisionCore están basados en tecnología MEMS (micro-electro-mechanical-systems), que usan un solenoide piezo de un grosor de 1 micron (0.001 milímetros), que dispara la tinta a una velocidad superior que el sistema de los cabezales DX5. Hasta hace algunos años, la tecnología MEMS sólo se podía implementar en impresoras de alta gama y de anchos de impresión industriales. Sin embargo. EPSON ha logrado avanzar esta tecnología para poder implementarla en cabezales muy compactos a un costo mucho menor que en el pasado.

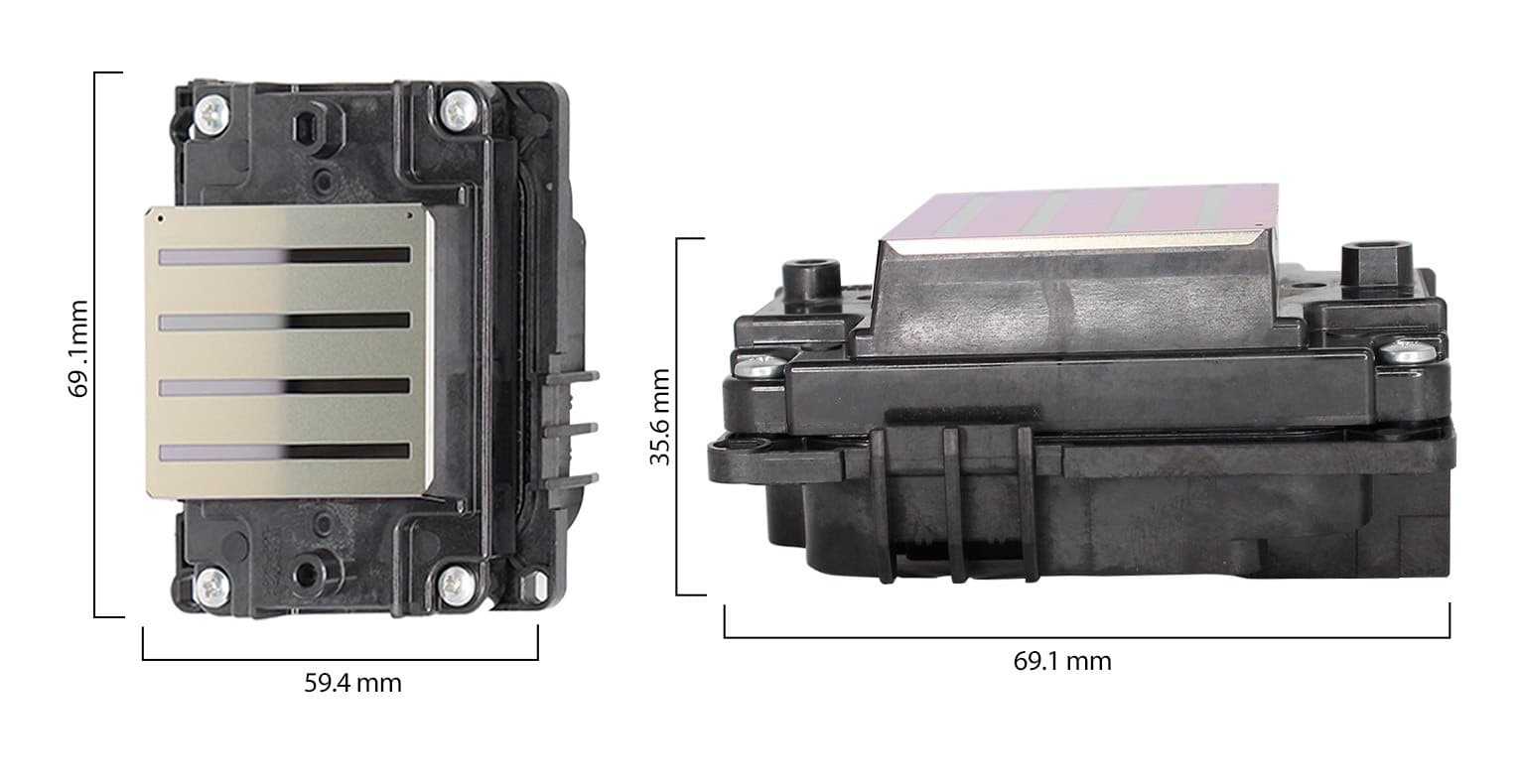

Dimensiones del cabezal EPSON I 3200
El modelo EPSON DX5 tiene unas dimensiones de 106 x 49.7 x 41.7 mm, mientras que el cabezal EPSON l 3200 tiene 69.1 x 59.4 x 35.6 mm. Esto implica que los nuevos cabezales EPSON I 3200 ofrecen un ancho de impresión de 33.8 mm (1.33 pulgadas) mientras que los EPSON DX5 tienen una cobertura de sólo 25.4 (1 pulgada). Este incremento del 33% en el ancho de impresión se traduce en mayor cobertura del material con cada pasada y esto a su vez en una velocidad de impresión superior.

Número de boquillas
Esta es una de las diferencias más interesantes de los nuevos modelos. El modelo DX5 viene con 1440 boquillas distribuidas en 8 filas de 180 cada una. Sin embargo el cabezal EPSON I 3200 debe su nombre a que dispone de 3200 boquillas distribuidas en 8 filas de 399 boquillas. Esto representa un poco más del doble de boquillas que el cabezal DX5.

Tamaño de gota
El modelo DX5 produce un tamaño de gota variable desde 3.5 pl., pero el cabezal EPSON I 3200 es capaz de producir gotas tan pequeñas como 2.3 pl.

Resolución de los nuevos cabezales EPSON
La resolución de los cabezales depende de la cantidad de boquillas por pulgada, o nozzles per inch (npi). Los cabezales EPSON DX5 tienen 180 npi/fila, que implica 360 npi en dos filas. Los nuevos cabezales EPSON I 3200 vienen con 300 npi/fila y 600 npi en dos filas, lo que casi duplica la densidad de boquillas por pulgada en los cabezales DX5.

Frecuencia de inyección
La velocidad de un cabezal está relacionada con el número de disparos de gotas de tinta que pueda realizar en un segundo (herz). A esto se llama frecuencia de inyección. En modo “sencillo” el nuevo cabezal tiene una frecuencia de inyección de 43.2 kHz, lo cual no varía mucho de la frecuencia del modelo DX5, que ofrece 43 kHz. Sin embargo en “multi modo” hay una notable diferencia. El cabezal EPSON I 3200 tiene una frecuencia de inyección de 21.6 kHz, mientras que el DX5 sólo tiene 14.4 kHz. La siguiente tabla resume las características del cabezal EPSON DX5 versus su reemplazo, el cabezal EPSON I 3200.

Especificaciones

	I3200 E-1	I3200 A-1	I3200 U-1
Tinta:	Ecosolvente	Agua	UV
Tipo:	Precision Core Micro TPF Printhead
Dimensiones:	69.1 x 59.4 x 35.6 mm
No. boquilla:	3200
Boquilla por fila:	1/300
Filas de boquilla:	8 filas
Resolución boquilla:	300npi/fila 600 npi/2 filas
Max. No. tintas:	4 colores
Ancho de impresión:	33.8 mm (1.33 pulgadas)
Frecuencia de inyección:	43.2 khz (modo sencillo) 21.6 khz (multi modo)
Volumen de gota:	6 pl (modo sencillo) 2.3 (multi modo)		5 pl (modo sencillo) 2.5 (multi modo)

Manejo

Precauciones al instalar cabezales

No extraiga el cabezal de su empaque antes de haber leído estas instrucciones.

Nota: Los cabezales de impresión son partes electrónicas muy sensibles, por eso debe tomar varias precauciones para evitar que se dañen durante la manipulación e instalación del mismo

• Para evitar daños por electrostática, utilice una pulsera con conexión a tierra física, adquiérela en una tienda de electrónica. No retire el cabezal de su bolsa antiestática hasta que usted esté debidamente aterrizado con su pulsera, y no se la quite antes de terminar.
• Toque el cabezal por los extremos, no toque los inyectores (la parte inferior), ni toque con sus dedos los conectores eléctricos (parte superior).
• El cabezal contiene en su interior un líquido que evita que se seque y se dañe en consecuencia. Al retirarlo de su bolsa, seque bien con un trapo antiestático la parte de la conexión electrónica, solo seque esta parte superior del cabezal, los inyectores deben permanecer húmedos.
• Purgue el cabezal con solvente compatible con su tinta hasta que salga todo el líquido que contiene en su interior, es aconsejable usar un filtro. Tenga mucho cuidado de que no se moje ninguna otra parte del cabezal. Si cayera algo de solvente en la parte de la conexión electrónica, vuelva a secarla bien.
• Monte el cabezal cuidando que no rose la parte inferior con la base del carro. Sujételo perfectamente para evitar que pueda tener movimiento el cabezal.
• Asegúrese que la impresora está completamente apagada, cuidando que no quede energía remanente (vea que ningún LED de las tarjetas de la impresora permanezca encendido, deje pasar al menos dos minutos).
• Conecte firmemente el flat (conector) sin forzarlo, cuidando que esté bien alineado y conectado, igualmente tome estos cuidados con el cable de datos del cabezal.
• Verifique que no se haya movido ninguna otra conexión.

Más información

Conoce la información técnica de Cabezal Original Epson I3200 U1 para UV descargando su ficha técnica en el siguiente enlace:
