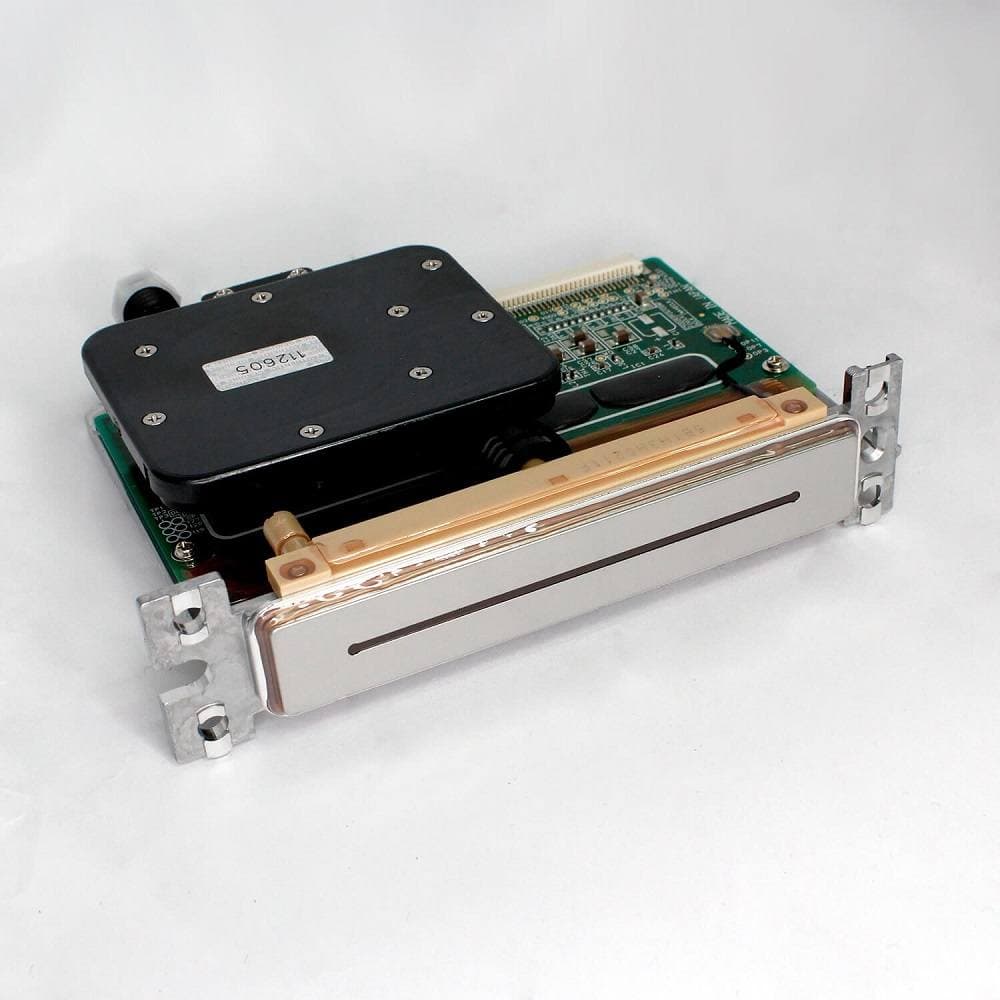

Este cabezal es capaz de manejar una resolución máxima de impresión de 180 DPI reales y de hasta 720 DPI aparentes.

Resolución de impresión

El cabezal puede manejar una resolución máxima de 180 DPI y de hasta 720 DPI aparentes.

Tecnología Alemana

Cabezal fabricado por Seiko Instruments GmbH de Alemania

Aplicaciones

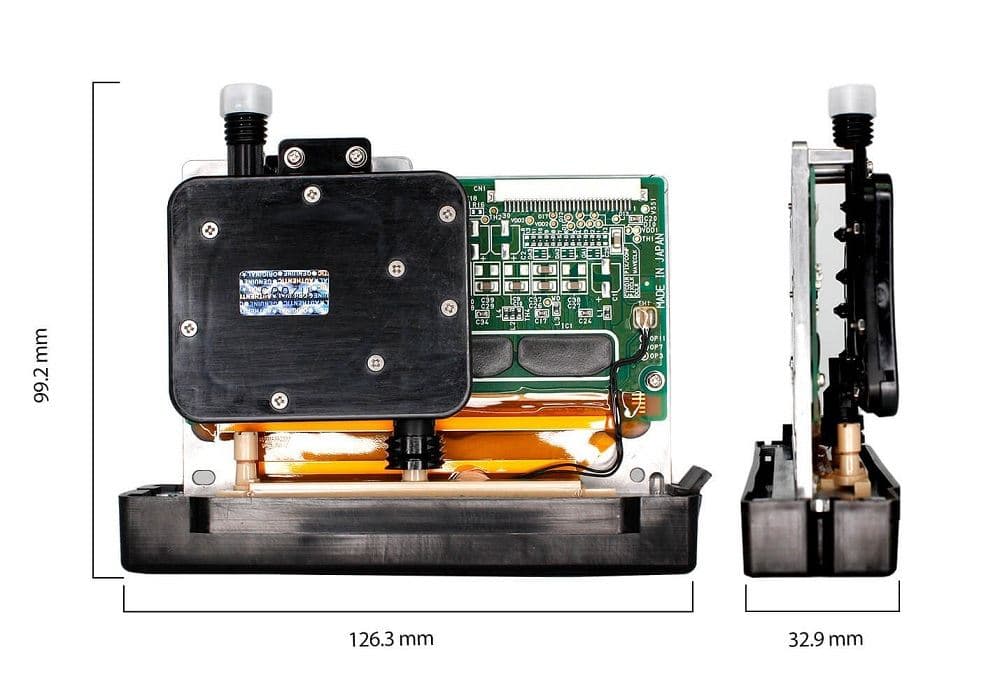

Especificaciones

Nombre:	Cabezal Seiko Orionjet SPT510 de 35pl
Ancho de impresión activo:	71.8mm aprox
Resolución nativa:	180 ppp
Número de boquillas activas:	510
Paso de la boquilla:	141.1 um (Aprox. 1/180 pulgadas)
Frecuencia de inyección:	7 kHz (dependiendo del sistema de tinta y tinta)
Volumen de gota:	35 versiones (pl) y 80 (pl) disponibles
Interfaz de conducción:	Interfaz paralela
Posicionamiento fácil del cabezal de impresión:	Puntos de referencia para X, Y y Z
Orientación del cabezal de impresión:	Hacia abajo, horizontal y vertical
Cebado de tinta:	Por presión positiva / negativa
Calentador:	Elemento de calentador individual se puede conectar en el cabezal de impresión

Manejo

Precauciones al instalar cabezales

No extraiga el cabezal de su empaque antes de haber leído estas instrucciones.

Nota: Los cabezales de impresión son partes electrónicas muy sensibles, por eso debe tomar varias precauciones para evitar que se dañen durante la manipulación e instalación del mismo

• Para evitar daños por electrostática, utilice una pulsera con conexión a tierra física, adquiérela en una tienda de electrónica. No retire el cabezal de su bolsa antiestática hasta que usted esté debidamente aterrizado con su pulsera, y no se la quite antes de terminar.
• Toque el cabezal por los extremos, no toque los inyectores (la parte inferior), ni toque con sus dedos los conectores eléctricos (parte superior).
• El cabezal contiene en su interior un líquido que evita que se seque y se dañe en consecuencia. Al retirarlo de su bolsa, seque bien con un trapo antiestático la parte de la conexión electrónica, solo seque esta parte superior del cabezal, los inyectores deben permanecer húmedos.
• Purgue el cabezal con solvente compatible con su tinta hasta que salga todo el líquido que contiene en su interior, es aconsejable usar un filtro. Tenga mucho cuidado de que no se moje ninguna otra parte del cabezal. Si cayera algo de solvente en la parte de la conexión electrónica, vuelva a secarla bien.
• Monte el cabezal cuidando que no rose la parte inferior con la base del carro. Sujételo perfectamente para evitar que pueda tener movimiento el cabezal.
• Asegúrese que la impresora está completamente apagada, cuidando que no quede energía remanente (vea que ningún LED de las tarjetas de la impresora permanezca encendido, deje pasar al menos dos minutos).
• Conecte firmemente el flat (conector) sin forzarlo, cuidando que esté bien alineado y conectado, igualmente tome estos cuidados con el cable de datos del cabezal.
• Verifique que no se haya movido ninguna otra conexión.
