La llave esquina o escuadra de unión tiene la función de unir las piezas correspondiente de los cortes del perfil, los cuales fueron cortados previamente a 45° esta pieza está formado por 4 elementos que son: 2 tornillos y 2 escuadras, las cuales se ponen una sobre otra donde la escuadra de dos orificios va sobre la de un orificio la cual sirve como aumento para hacer la unión del marco.

Atornillando con una llave allen de 1/8 de pulgada. Esto genera fuerza en las esquinas y permanece unidas las piezas formando así el cuadro deseado.

Disponible en venta por par

---

Aplicaciones

La escuadra de unión es un accesorio del perfil de aluminio para marco con gráfico el cual está diseñado para fabricar marcos publicitarios con las siguientes aplicaciones:

---

Características

Código:	8130-2020
Material:	Metal
Presentación:	2 escuadras y 2 tornillos

---

Manejo

Pasos para elaborar un marco.

Paso 1 - Insertar dentro de los canales las tiras de tensión. Las tiras de tensión ayudarán a tensar el gráfico dentro del marco para tela	Paso 2 - Cortar el perfil. El corte se debe de realizar en un ángulo de 45°, ya que es como se unen con la pieza de escuadra.

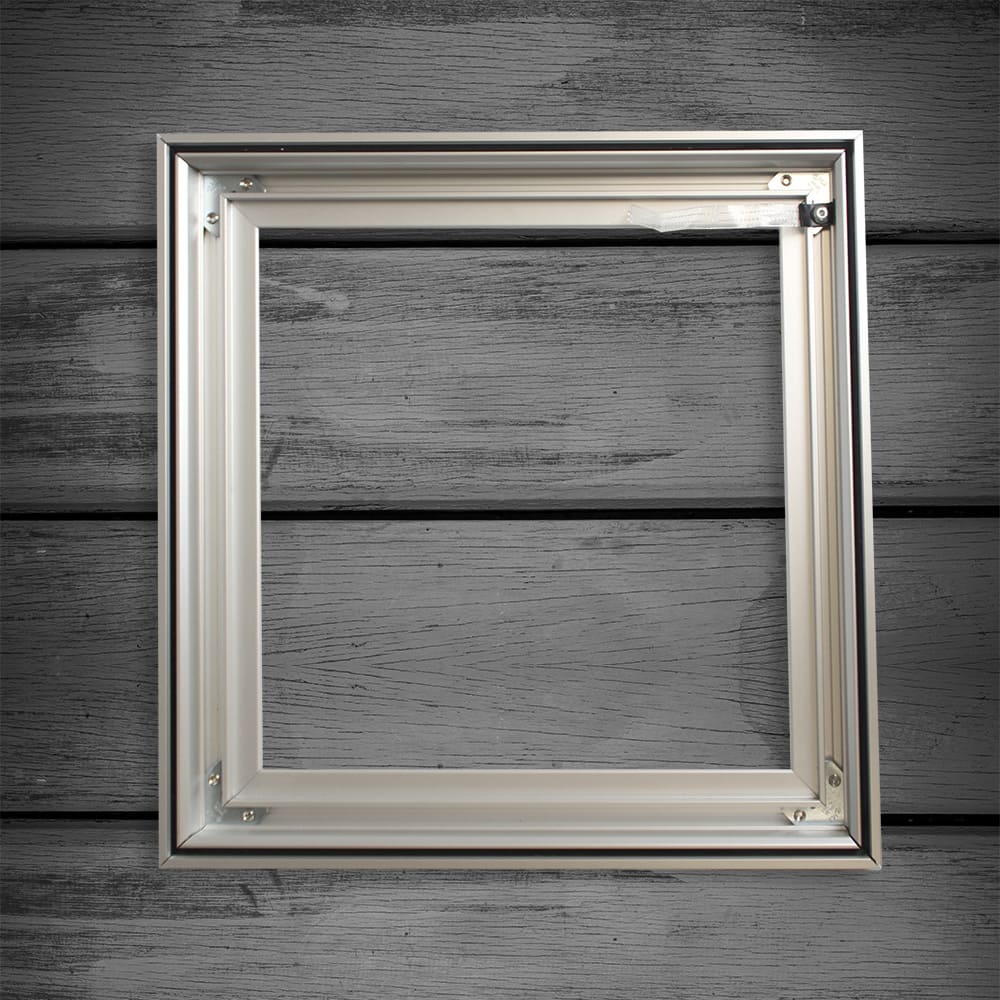

Paso 3 - Armado del marco para tela y lona Se usan las escuadras de unión para cada esquina con el apoyo de una llave Allen de 1/8" para unir los perfiles y formar el marco de aluminio	Paso 4 - Atornillar la tira flexible (lengüeta) En una de las esquinas atornillar
Paso 5 - Mida la altura y el ancho exteriores totales de su marco.	Paso 6 - Tensar el gráfico en el marco para tela y lona. Para tensar el gráfico en el marco se debe de utilizar un squeegee o laina para facilitar la instalación los cuales no deben tener filo para no dañar el gráfico
Paso 7 - Reemplazar su gráfico. Con ayuda de la tira flexible (lengüeta) puede retirar su gráfico para proceder con el reemplazo.

Paso 1	Paso 2
Paso 3	Paso 4

Instrucciones para elaborar una caja de luz con tela y/o lona.

---

Almacenamiento

Almacenar la escuadra o llave de metal en un lugar fresco y seco, alejado de la luz directa del sol.

---

Más información

Conoce la información técnica del perfil de aluminio con sistema de ensamblaje para creación de marcos iluminados descargando su ficha técnica en el siguiente enlace:

Ficha técnica
